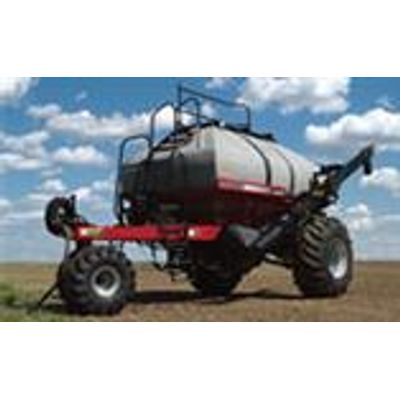

Model 2230 - Precision Air Carts for Planting & Seeding
Tank Size: 230 US bushels (8105 liters) 2 Compartment steel tank Front Compartment - 86 US bu. (3030 liters) Rear Compartment - 144 US bu. (5074 liters). Seed Delivery: Hydraulic driven single fan Optional: Hydraulic driven dual fan.
-
Most popular related searches
WHEELS AND TIRES:
WHEELS AND TIRES:
- Front Axle - dual castor, 16.5L x 16.1 6PR (AWT) tires (Tow-Behind System Only) Rear Axle - 23.1 x 26 10PR AWT single tires @ 120 in. (3.05 m) tracking width
MANIFOLD:
- Quick change double shoot valves Maximum of 8 primary 2.5 in. (6.4 cm) lines per meter roller
METER DRIVE:
- Mechanical - ground driven mechanism with electric clutch control from cab.
OPTIONAL:
- Variable - hydraulically driven mechanism with control from cab
AUGER:
- 8 in. (20.3 cm) Steel cupped flighting Variable speed control valve Top and bottom control
MONITOR SYSTEM:
- ISO 11783 Compliant Monitor/Electronics Cab Mounted AFS Monitor provides: Low-Level bin sensors Fan RPM Ground speed Individual meter roller speed Rate / acre (hectare) readout
TRANSPORT DIMENSIONS:
- Ground Clearance: 21 in. (0.53 m) Height: 13 ft. 3 in. (4.0 m) Overall Width: 11 ft. 11 in. (3.6 m) Length Tow-Between (with Auger): 20 ft. 10 in. (6.4 m) Weight Tow-Between (Empty): 8,570 lbs. (3887 kg) Weight Tow-Between (Loaded*): 21,737 lbs. (9860 kg) Length Tow-Behind (with Auger): 18 ft. 11 in. (5.8 m) Weight Tow-Behind (Empty): 8,810 lbs. (3996 kg) Weight Tow-Behind (Loaded*): 21,977 lbs. (9969 kg)
- * WHEN LOADED WITH 48 LB./FT.³ OF product
AIR SYSTEM CAPACITIES:
- Field Loads (at front of hitch): Maximum Draft - TBT Cart 30,000 lbs. Maximum draft - TBH Cart 15,000 lbs.
PRODUCT RATE:
- Maximum rate per primary 2.5 in. (6.4 cm) line 40 lbs./min. (18 kg/min.) @ 5000 fan RPM
AIR SYSTEM CAPACITIES: (CONTINUED)
- Note: Transport lighting meets ASAE 279.11 standard.
- REQUIREMENTS FOR OPERATION:
- Do not tow the implement at speeds over 20 mph (32 kmph).
- DO NOT TOW A LOADED AIR SYSTEM WHILE
- transporting the implement between fields.
DO NOT TOW MORE THAN TWO IMPLEMENTS
- behind the tractor while transporting between fields.
- THE TOTAL TOWED WEIGHT SHOULD BE LESS
- than 1.5 times the maximumoperating weight provided by the tractor manufacturer.
THE TOTAL TOWED WEIGHT SHOULD BE
- reduced based on tractor condition and road conditions.
TRACTOR DRAW BAR THAT CAN BE LOCKED
- in a stationary position with an intermediate draw bar chain support
TRACTOR EQUIPPED WITH 12-VOLT ELECTRICAL
- system with a 7 pin auxiliary electric outlet for warning lights
CLOSED CENTER OR LOAD SENSING HYDRAULIC
- system for tractor required
ONE HYDRAULIC CONTROL VALVE FOR FAN
- and auger
MAXIMUM CASE DRAIN PRESSURE MUST
- be less than 25 psi (172 kPa).
REQUIREMENTS FOR OPERATION: (CONT.)
- Case Drain oil flow: 1 US gpm (3.8 lpm), VR Cart - 3.5 US gpm (13.2 lpm)
ELECTRICAL SYSTEM: CAPABLE OF 6.5 AMP
- nominal, 16 amp peak current draw (VR Cart - 3.5 amp nominal/peak)
VARIABLE DRIVE CARTS REQUIRE A 12 VOLT,
- 550 cold cranking amp battery that is not supplied. The recommended battery is 12V lead acid, deep cycle, BCI group size 24, minimum 120 minutes RC (reserve capacity).
- 20 US GPM (75.7 LPM) @
- 5000 fan RPM hydraulic oil flow
- ADDITIONAL 1.25 US GPM (4.7 LPM) PER
- meter required for variable rate meter drives
TYPICAL HYDRAULIC PRESSURE REQUIREMENT
- is 2500 psi (17.2 MPa) but the requirement may increase to 3000 psi (20.7 MPa) with high product rates*
* MINIMUM REQUIREMENTS ARE A STARTING
- point only and should be increased based on operating conditions and other implements that are used with the drill. Maximum allowable hydraulic pressure lower than either 3000 psi (20.7 MPa) or factory settings for individual tractors.
EX WORKS:
- Wholegoods (Ex Works Saskatoon, SK) (Freight Equalized Fargo, ND) Factory Supplied Attachments (Ex Works Saskatoon, SK)
